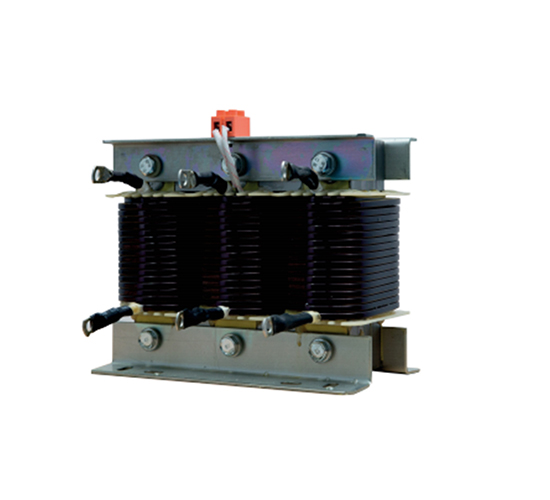

串联电抗器与进线电抗器的电抗值测量系统，其特征是：包括三相逆变电源单元、三相电信 号检测单元和计算控制单元； 所述的三相逆变电源单元的直流侧为系统经整流或用蓄电池为逆变器提供的直流电 源、交流侧的输出经RC组成的低通滤波器后分别接被测串联电抗器与进线电抗器一端；被测串联电抗器与进线电抗器 另一端接系统中性点； 所述的三相电信号检测单元分别串联在三相逆变电源单元输出至接被测串联电抗器与进线电抗器 的三相线上、其采集的电流信号分别输出至计算控制单元的一接线端子； 所述的计算控制单元的组成和连接关系为：依次连接的一接线端子、调理电路、 A/D、CPLD(Complex Programable Logic Device)、双口 RAM 和 DSP(Digital Signal Processing)，所述的CPLD还分别外接PWM传输电路和开入开出电路，所述的PWM传输电路 和开入开出电路通过第二接线端子外联。
三相逆变电源单元的直流侧为系统经整流或用蓄电池为逆变器提供的直流电源、交流侧的输出经RC组成的低通滤波器后分别接被测串联电抗器与进线电抗器一端；被测串联电抗器与进线电抗器另一端接系统中性点；三相电信号检测单元分别串联在三相逆变电源单元输出至接被测串联电抗器与进线电抗器的三相线上、其采集的电流信号分别输出至计算控制单元的一接线端子；计算控制单元的组成和连接关系为：依次连接的一接线端子、调理电路、A/D、CPLD、双口RAM和DSP，CPLD还分别外接PWM传输电路和开入开出电路，所述的PWM传输电路和开入开出电路通过第二接线端子外联。本文具有结构紧凑、功能先进、试验效率高、方便现场使用的特点，且测量准确误差小。
