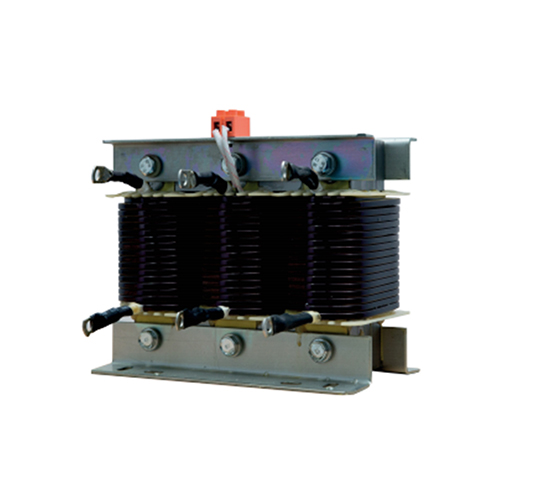

苏州央美电气YMSG型干式铁芯串联电抗器适用于交流50Hz,额定工作电压400V的电力系统，YMSG型干式铁芯串联电抗器是电力系统无功补偿装置的重要配套设备。电力电容与干式铁芯串联电抗器串联后，能有效的抑制电网中的高次谐波，限制合闸涌流及操作电压，改善系统的电压波形，提高电网功率因数，对电力电容器及其他电力设备的安全运行起到了良好的作用。
电容器在补偿性无功率的时候，往往会受到谐波电流，合闸涌流以及操作过压的影响，造成电容器损坏，为此在电容器前加装串联电抗器，用以抑制和吸收谐波，保护电抗器，避免谐波电压电流和冲击电压电流的影响，改善电能质量提高系统功率因数，延长电容器使用寿命。
苏州央美电气科技有限公司 | |||||
三相串联电抗器尺寸参数表 | |||||
电抗器型号 | 适配电容容量（kvar） | 电抗器容量（kvar） | 电感值 （mH） | 外形尺寸 长*宽*高 （mm） | 安装尺寸 （mm） |
YMCKSG-0.7/0.45-6 | 10 | 0.6 | 3.87 | 185*140*160 | 130*75 |
YMCKSG-0.9/0.45-6 | 15 | 0.9 | 2.58 | 210*165*180 | 180*95 |
YMCKSG-1.2/0.45-6 | 20 | 1.2 | 1.93 | 210*165*180 | 180*95 |
YMCKSG-1.5/0.45-6 | 25 | 1.5 | 1.55 | 230*180*220 | 180*95 |
YMCKSG-1.8/0.45-6 | 30 | 1.8 | 1.29 | 230*180*220 | 180*95 |
YMCKSG-2.4/0.45-6 | 40 | 2.4 | 0.97 | 230*195*220 | 180*110 |
YMCKSG-3.0/0.45-6 | 50 | 3.0 | 0.77 | 230*210*220 | 200*115 |
YMCKSG-0.7/0.48-7 | 10 | 0.7 | 5.14 | 185*140*160 | 130*75 |
YMCKSG-1.05/0.48-7 | 15 | 1.05 | 3.42 | 185*150*160 | 130*85 |
YMCKSG-1.4/0.48-7 | 20 | 1.4 | 2.57 | 210*170*175 | 180*90 |
YMCKSG-1.75/0.48-7 | 25 | 1.75 | 2.05 | 230*180*220 | 180*95 |
YMCKSG-2.1/0.48-7 | 30 | 2.1 | 1.71 | 230*185*220 | 180*100 |
YMCKSG-2.8/0.48-7 | 40 | 2.8 | 1.28 | 230*195*220 | 180*110 |
YMCKSG-3.5/0.48-7 | 50 | 3.5 | 1.03 | 270*210*220 | 200*115 |
1、匹配电容电压为0.4kv，0.45kv，0.48kv，0.525kv等。
2、电抗率为6%，7%，12%,14%等。
3、工作频率50/60Hz
4、相间电抗率误差：±10%
5、优质扁铝漆包线、扁铜漆包线绝缘等级H级。
6、冷却方式：AN。
7、过载小于1.35倍额定电流下正常运行时，电抗器整体温升小于90K，如装柜体需增添通风设备。
