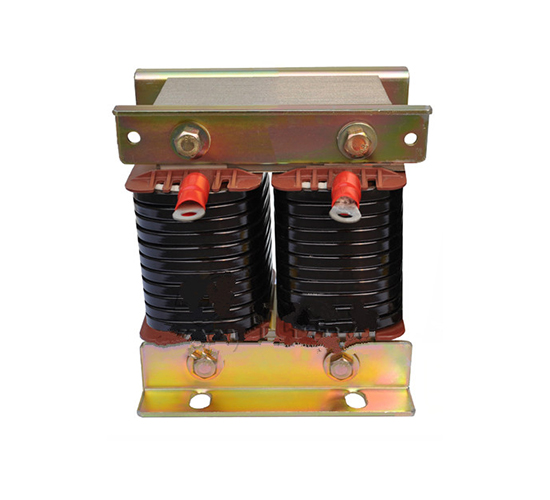

单相电抗器：电力系统的关键守护者

在现代电力系统中，各种电气设备的稳定运行离不开众多元件的协同作用，其中单相电抗器扮演着至关重要的角色。作为一种能够在电路中提供特定阻抗的电气装置，单相电抗器以其独特的性能，在电力传输、分配以及工业生产等诸多行业发挥着不可或缺的功能。

工作原理：电磁感应的巧妙应用

从本质上讲，单相电抗器是一个由线圈构成的装置，当电流通过线圈时，基于电磁感应原理，会在线圈周围产生磁场。而这个磁场反过来又会对电流的变化产生阻碍作用。根据楞次定律，感应电流的磁场总是要阻碍引起感应电流的磁通量的变化。当电路中的电流试图增大时，电抗器产生的感应电动势会阻碍电流的增大；反之，当电流试图减小时，感应电动势则会阻碍电流的减小。这种对电流变化的阻碍特性，正是单相电抗器发挥其功能的核心基础。

多样类型：满足不同场景需求

空心电抗器

空心电抗器，正如其名，线圈内部没有铁芯。由于不存在铁芯带来的磁饱和问题，空心电抗器的线性度良好，能较为精准地对电流变化做出响应。它常用于对电流限制要求较高，且对电抗器体积、重量不太敏感的场合，例如一些高压输电线路的短路电流限制。不过，空心电抗器因没有铁芯增强磁场，为达到足够的电感量，往往需要较大的线圈匝数和体积。

铁心电抗器

铁心电抗器则在线圈中插入了铁芯。铁芯具有高磁导率，能够显著增强线圈产生的磁场，从而在较小的体积内获得较大的电感量。但铁芯在大电流下可能会出现磁饱和现象，一旦饱和，电感量会下降，对电流变化的阻碍能力也随之减弱。铁心电抗器常用于对电感量需求较大，且工作电流相对稳定、不易出现大电流冲击的场景，像一些工业生产中的电力滤波环节。

广泛应用：保障电力系统稳定运行

限制短路电流

在电力系统中，短路故障是一种严重威胁设备安全和系统稳定的异常情况。一旦发生短路，瞬间会产生数值很大的短路电流。过大的短路电流可能会引发电气设备的过热，导致设备绝缘损坏，甚至引发火灾；强大的电动力还可能使电气设备的部件受到机械损伤，影响设备的正常运行。单相电抗器在限制短路电流方面发挥着关键作用。当短路故障发生时，由于电流的快速变化，根据电磁感应定律，电抗器会立即产生一个反向电动势。这个反向电动势与短路电流的方向相反，从而增加了电路的总阻抗。根据欧姆定律，在电压不变的情况下，阻抗的增大使得短路电流的大小得到有效限制。例如，在一些大型工业企业的供电系统中，当某条生产线发生短路故障时，安装在电路中的单相电抗器能够迅速限制短路电流的增长，为保护装置的动作争取时间，避免短路电流对整个供电系统造成严重破坏，确保其他设备的安全运行。

滤除高次谐波

随着电力电子技术的广泛应用，大量的电力电子设备如变频器、整流器等接入电网。这些设备在运行过程中，会将交流电转换为直流电或进行其他形式的电能变换，在此过程中会产生高次谐波电流。这些高次谐波电流混入正常的电流中，会导致电流出现波动和纹波，影响电气设备的正常运行。例如，对于一些对电流稳定性要求高的精密电子设备，如计算机服务器、医疗设备等，电流纹波可能会导致设备工作异常，出现数据错误、性能下降等问题。单相电抗器常常与电容器配合使用，组成滤波电路。在这种滤波电路中，电抗器和电容器利用各自的特性，对不同频率的电流呈现出不同的阻抗。对于基波电流（即正常的电流），电抗器的感抗较小，电容器的容抗较大，因此基波电流能够顺利通过。而对于高次谐波电流，电抗器的感抗会随着频率的升高而增大，对高次谐波电流形成较大的阻碍；电容器的容抗则随着频率的升高而减小，高次谐波电流更容易通过电容器流入大地。这样，通过电抗器和电容器的协同作用，就能够有效地滤除高次谐波电流，平滑电流，使电流更加稳定，减少电流纹波，为电气设备提供高质量的电源。

改善功率因数

在电力系统中，功率因数是衡量电能利用效率的一个重要指标。当系统中存在容性负载时，会产生容性无功功率。容性无功功率的存在会导致电流和电压之间出现相位差，使得系统的功率因数降低。这不仅会降低电力系统的电能传输效率，增加线路损耗，还可能导致电压波动，影响电力系统的稳定性。例如，在一些大型商场中，大量的荧光灯、空调等设备属于容性负载，它们在运行过程中会消耗大量的容性无功功率，如果不进行有效的处理，会使商场的电力系统功率因数下降，增加电费支出，同时还可能影响其他设备的正常运行。单相电抗器可以通过吸收容性无功功率来提高功率因数。当容性负载产生容性无功功率时，并联在电路中的单相电抗器会产生与之相位相反的感性无功功率。这两种无功功率相互抵消，使得系统中的无功功率减少，功率因数得到提高。根据功率三角形关系，在有功功率不变的情况下，功率因数的提高意味着视在功率的减小，从而使得电流的有效值减小，电流更加稳定。例如，在一个工厂的配电系统中，通过安装单相电抗器，有效地吸收了容性负载产生的容性无功功率，将功率因数从原来的 0.7 提高到了 0.9 以上，不仅降低了线路损耗，还提高了电力系统的稳定性和可靠性。
