单相电抗器

  • 产品概述
  • 性能特点
  • 技术参数

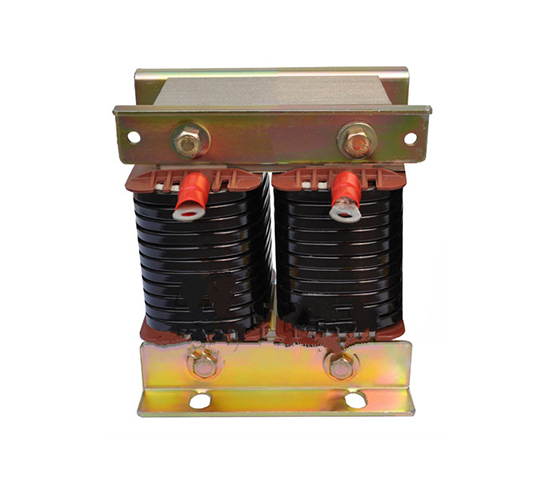

单相电抗器

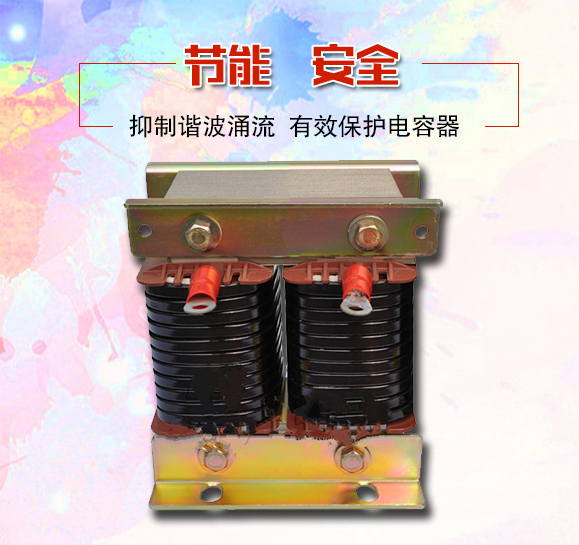

单相电抗器产品适用于低压无功补偿柜中,与匹配电容器相串联,能有效的抑制谐波涌流、改善系统电压的波形和设备运作过压,有效保护电容器,提高电容器使用寿命。


使用环境

1、海拔调试不超过2000米。

2、运行环境温度-25℃~+45℃.相对温度不超过90%。

3、周围无有害气体,无易燃煤物品。

4、周围环境应有良好的通风条件.如装在柜内.应加装通风设备。

5、电抗器工作环境中,不得含有腐蚀金属和破坏绝缘的有害气体及可燃气体或尘埃,使用时,不得使电抗器受到水、雨、雪的侵蚀。





苏州央美电气科技有限公司

单项电抗器尺寸参数表



电抗器型号

适配电容容量(kvar)

电抗器容量(kvar)

外形尺寸

长*宽*高

(mm)

安装尺寸

(mm)

YMCKDG-0.7/0.25-6

10

0.6

185*140*160

130*75

YMCKDG-0.9/0.25-6

15

0.9

210*165*180

180*95

YMCKDG-1.2/0.25-6

20

1.2

210*165*180

180*95

YMCKDG-1.5/0.25-6

25

1.5

230*180*220

180*95

YMCKDG-1.8/0.25-6

30

1.8

230*180*220

180*95

YMCKDG-2.4/0.25-6

40

2.4

230*195*220

180*110


1、匹配电容电压为0.4kv,0.45kv,0.48kv,0.525kv等。

2、电抗率为6%,7%,12%,14%等。

3、工作频率50/60Hz

4、相间电抗率误差:±10%

5、优质扁铝漆包线、扁铜漆包线绝缘等级H级。

6、冷却方式:AN。

7、过载小于1.35倍额定电流下正常运行时,电抗器整体温升小于90K,如装柜体需增添通风设备。
