YMXC/XL系列抗谐滤波电容电抗

  • 产品概述
  • 性能特点
  • 技术参数


YMXC/XL系列抗谐滤波电容电抗


抗谐滤波电容电抗产品概述

补偿回路中串联电抗率为7%的电抗器主要用于抑制系统中含有5及5次以上的谐波,串联电抗率为14%的电抗器主要用于抑制系统中含有3及3次以上谐波。

本产品系列是由抗谐波电容器、优质调谐电抗器和功率因素控制器等组成,具有抗谐波能力强.性能稳定,安全可靠的特点。


1、YMXC系列滤波补偿电容器简介

抗谐滤波补偿电容器是选用优质聚丙烯薄膜,产品采用模块化设计,组合灵活,产品采用圆形和方形结构,使用寿命15 万小时以上。

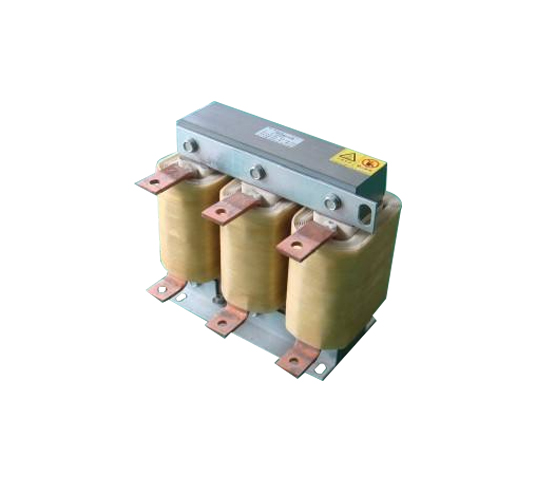

2、YMXL系列抗谐波串联电抗器简介

YMXI系列抗谐波串联电抗器铁芯采用优质冷轧薄硅钢片.具有极佳的伏安特性和直流叠加特性。采用一流缠绕工艺进行线绕或卷绕.具有载流量大,温升低,噪音小等特点。


三相480VAC电容、电抗组合系列参数表

电容器型号

电抗器型号

400VAC时

外观尺寸(mm)

安装尺寸(mm)

输出容量(kvar)

最大电流(A)

YMXC0.48-15-3

YMXL-1.05/0.48-7

11.2

18

185*150*160

130*85

YMXC0.48-20-3

YMXL-1.4/0.48-7

15

24

230*180*220

180*95

YMXC0.48-25-3

YMXL-1.75/0.48-7

18.7

30

230*180*220

180*95

YMXC0.48-30-3

YMXL-2.1/0.48-7

22.4

36

230*185*220

180*100

YMXC0.48-40-3

YMXL-2.8/0.48-7

29.9

48

230*195*220

180*110

YMXC0.48-50-3

YMXL-3.5/0.48-7

37.3

60

270*210*220

200*115
