变频器专业电抗器有哪些？

在变频器的应用中，专业电抗器起着至关重要的作用。它们能够改善变频器的运行性能，保护电气设备，提高系统的稳定性和可靠性。不同类型的电抗器具有不同的功能和特点，适用于不同的应用场景。本文将详细介绍变频器专业电抗器的主要类型。

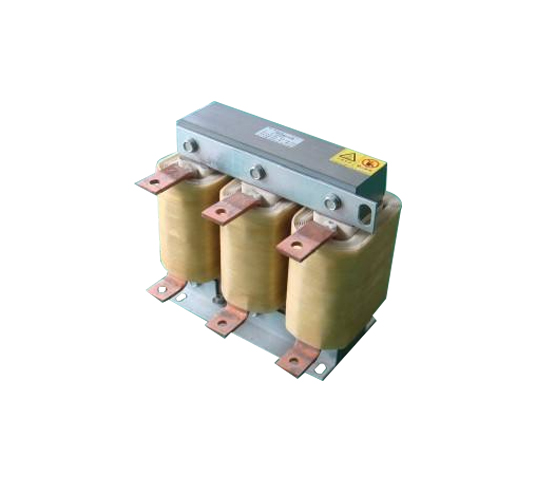

一、进线电抗器

（一）功能特点

进线电抗器也称为输入电抗器，主要用于限制变频器输入侧的谐波电流和浪涌电流。它能够降低电网电压突变和波动对变频器的影响，保护变频器的整流电路和功率模块。

具有良好的滤波作用，可以减少变频器对电网的谐波污染，提高电网的电能质量。

可以提高变频器的功率因数，降低无功功率损耗，节约能源。

（二）应用场景

适用于电网电压波动较大的场合，如工业生产中的重型机械设备、大型电机等启动时会引起电网电压的大幅下降，进线电抗器可以缓解这种影响。

在对电网谐波要求严格的环境中，如医院、通信基站等，进线电抗器可以有效减少变频器产生的谐波对其他设备的干扰。

当变频器与其他敏感设备共用同一电网时，进线电抗器可以防止变频器的谐波电流影响其他设备的正常运行。

（三）技术参数

电感值：根据变频器的功率和电网特性进行选择，一般在几毫亨到几十毫亨之间。

额定电流：必须满足变频器的输入电流要求，通常为变频器额定电流的 1.2 倍以上。

绝缘等级：一般要求达到 F 级或以上，以适应工业环境的高温和高湿度。

阻抗电压：通常在 2% 至 4% 之间，根据具体应用需求进行调整。

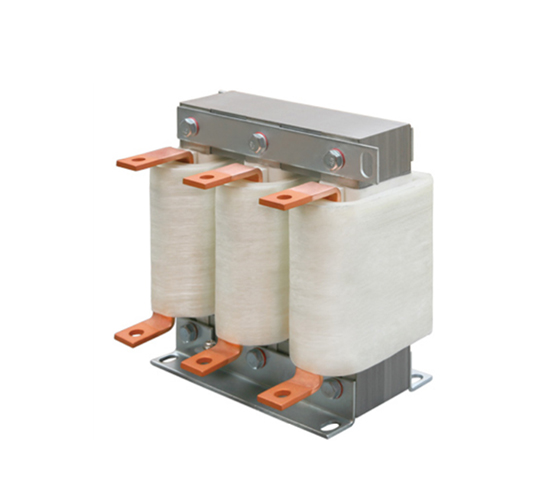

二、出线电抗器

（一）功能特点

出线电抗器也称为输出电抗器，主要用于限制变频器输出侧的谐波电流和电压上升率（dv/dt）。它可以降低电机的绝缘应力，延长电机的使用寿命。

能够减少电机的电磁噪声和振动，提高电机的运行稳定性。

改善变频器的输出波形，使其更加接近正弦波，提高电机的运行效率。

（二）应用场景

用于长电缆驱动电机的场合。当变频器与电机之间的电缆长度超过一定值时，会产生电缆反射波，导致电机端电压升高，出线电抗器可以有效地抑制这种电压升高。

在对电机运行稳定性要求较高的场合，如数控机床、自动化生产线等，出线电抗器可以减少电机的振动和噪声，提高加工精度和生产效率。

当电机需要频繁启停或正反转时，出线电抗器可以减少电机的电流冲击和电压波动，保护电机和变频器。

（三）技术参数

电感值：根据电机的功率和电缆长度进行选择，一般在几十微亨到几毫亨之间。

额定电流：必须满足电机的额定电流要求，通常为电机额定电流的 1.2 倍以上。

绝缘等级：与进线电抗器相同，一般要求达到 F 级或以上。

电压降：通常在 2% 至 5% 之间，根据电机的电压等级和运行要求进行调整。

三、直流电抗器

（一）功能特点

直流电抗器主要用于变频器的直流环节，它可以平滑直流电流，减少直流侧的谐波电流和电压波动。

能够提高变频器的功率因数，降低变频器的能耗。

增强变频器的过载能力，在电机启动和加速过程中提供更大的电流输出。

（二）应用场景

适用于大功率变频器的应用场合，如冶金、矿山、水泥等行业的大型电机驱动系统。

在对变频器的节能效果要求较高的场合，直流电抗器可以显著降低变频器的能耗，提高系统的运行效率。

当变频器需要频繁进行重载启动和制动时，直流电抗器可以提供稳定的直流电流，保护变频器和电机。

（三）技术参数

电感值：根据变频器的功率和直流侧电流进行选择，一般在几毫亨到几十毫亨之间。

额定电流：必须满足变频器的直流侧电流要求，通常为变频器额定电流的 1.2 倍以上。

绝缘等级：同样要求达到 F 级或以上。

温升：在正常工作条件下，直流电抗器的温升应控制在一定范围内，以保证其长期稳定运行。

四、平波电抗器

（一）功能特点

平波电抗器主要用于直流调速系统中，它可以平滑直流电流，减少电流的脉动和波动。

能够降低直流电机的电枢电流纹波系数，提高电机的运行稳定性和调速精度。

抑制直流侧的谐波电流，减少对电网的谐波污染。

（二）应用场景

用于直流电机调速系统中，特别是在对调速精度要求较高的场合，如高精度机床、印刷机械等。

在需要大电流输出的直流电源系统中，平波电抗器可以稳定电流，保护电源和负载设备。

当直流系统与其他设备共用同一电源时，平波电抗器可以防止直流电流的波动对其他设备的影响。

（三）技术参数

电感值：根据直流电机的功率和调速范围进行选择，一般在几毫亨到几十毫亨之间。

额定电流：必须满足直流电机的较大电枢电流要求，通常为电机额定电流的 1.5 倍以上。

绝缘等级：与其他电抗器相同，要求达到 F 级或以上。

直流电阻：应尽量小，以减少功率损耗。
