正常运行时，串联电抗器被短接，进线负荷电流基本上全部从装置中流过，使串联电抗器不流过电流，从而可消除电抗器漏磁通的产生，进而彻底解决进线柜发热的问题。6kV系统发生短路时，装置快速分断，将串联电抗器投入主回路中限制短路电流，而短路故障仍由故障处断路器开断。

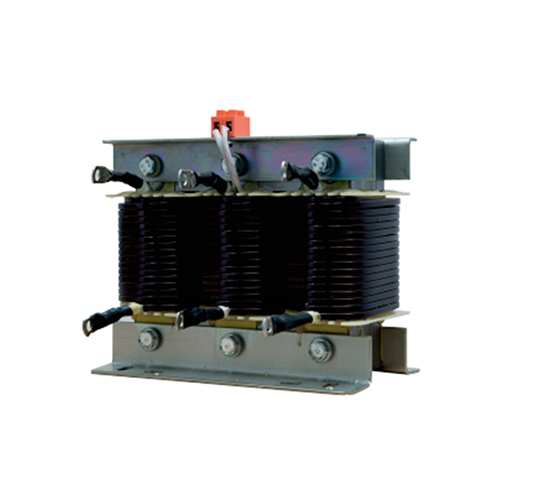

电力系统中，串联电抗器主要作用是当供电系统发生短路故障时，利用其电感特性，限制系统短路电流。这样可以降低短路电流对系统的冲击，同时降低断路器的额定开断容量，节省投资费用；但使用串联电抗器后，会发生很强的漏磁通，对周围供电设备、建筑物以及通讯设施都会产生较大的影响，甚至造成设备异常。如何消除和屏蔽串联电抗器产生的漏磁通，已经成为电力系统正常运行中所面临的一个非常重要的问题。
检测电流和电流变化率，当电流幅值和电流变化率同时超过整定值时，判断为短路发生，采用三个相同的独立工作的CPU部件，以“三取二”表决方式判断，向桥体发出分断命令。熔断器熔断时产生的弧压使其导通，吸收电感中存在的磁能及电源注入的能量，使熔断器顺利熄弧，同时把开断时的过电压限制在2.5倍的额定相电压之内。断开后，全部短路电流转移到熔断器，在0.5ms以内熔断器熔断，并产生足够的弧压。
