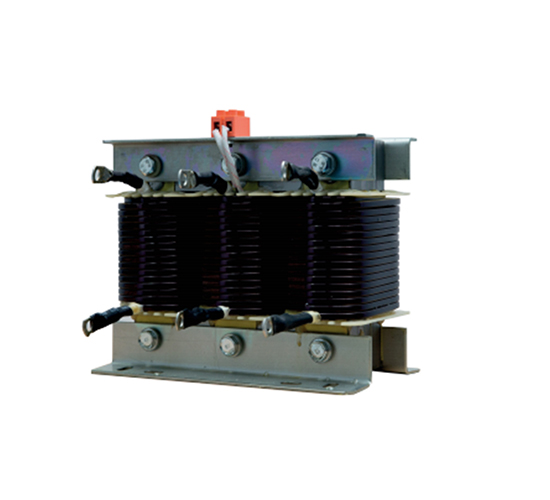

串联电抗器式可控电抗器的工作原理和谐波分析。首先对串联电抗器式可控电抗器中的多并联支路可控电抗器的工作原理和谐波进行了详细分析、研究，并在此基础上，提出了无级连续可控电抗器的原理和谐波分析方法。通过分析单相无损传输线的线电压、线长度、电感、电容、负载之间的关系，利用工程设计方法和动态无功功率的补偿理论，建立了单相无级连续可控电抗器的线电压控制系统；通过Matlab/PSB建立了仿真模型，动态地研究了无级连续可控电抗器在电网中的应用效果。电抗器厂家
当晶闸管在一个周期内始终处于导通状态时，可以认为绕组电流为正弦波，没有谐波成分。但当晶闸管仅在一个周期内的部分时段内导通，它所串接的控制绕组电流中就含有谐波成分。因为每个控制绕组的容量只是电抗器总容量的一部分，而每一个稳定工作状态下只有一个绕组处于调节状态，其它绕组或始终短路或始终开路，所以，尽管处于调节状态的控制绕组的电流中含有谐波成分，而且占有该控制绕组基波电流的比重可能很大，但从工作绕组侧来看， 电流谐波与总工作电流相比就很小了，能够满足电网对谐波的要求。减小由于晶闸管在一个周期内部分导通引起的谐波含量，这正是无级连续串联电抗器式电抗器设计成平滑调节的目的所在。
相比于普通变压器，无级连续可控电抗器类似于一个副绕组工作于短路状态的多绕组变压器，因此，要求无级连续串联电抗器式电抗器的工作绕组和各控制绕组之间要有较大的短路阻抗。如果只是简单地依次短接控制绕组，那么工作绕组的功率将是不连续地分段增大。如果第1个到第( i -1)个控制绕组( W )都短路，而第i 个控制绕组1 + iW 开始工作时，通过控制第i 个晶闸管1 + iT 的导通角就可以达到平滑调节无功功率的目的。所以无级连续串联电抗器式电抗器是无级连续平滑调节的。1 + NW 为短路阻抗绕组，作用是为了方便测试变压器的性能指标。
