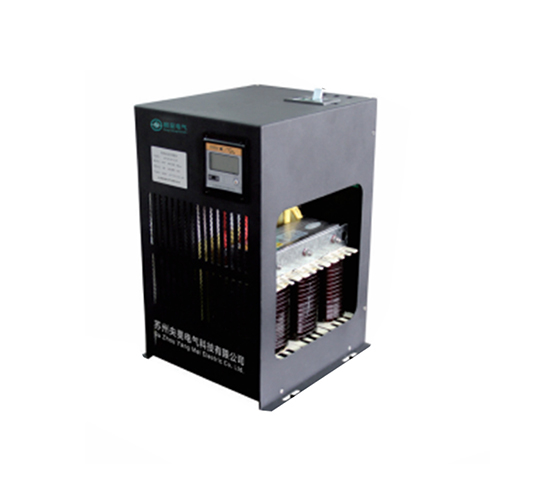

滤波补偿模块

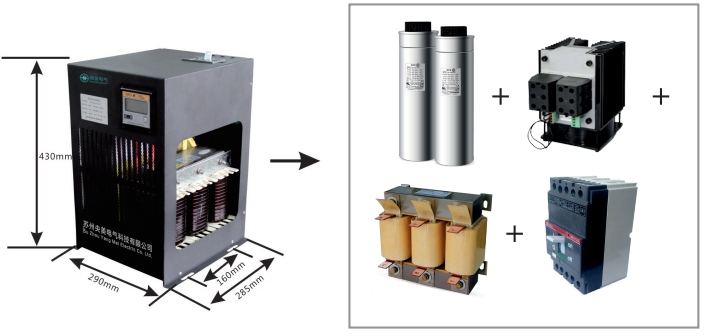

滤波补偿模块由滤波电力电容器、滤波电力电抗器、高性能强力接触器或可控硅模块、支架、熔断器盒及熔芯、高温电缆等组成 容量范围15kVar到100kVar。(其它规格可要求订制)有动态分相、三相补偿;动态滤波分相、三相补偿;接触器或可控硅控制滤波三相补偿方案,也可由用户指定配置方案。


滤波补偿模块产品应用于GGD、GCK. GCS、MNS等各种柜型。



功率(kVar)

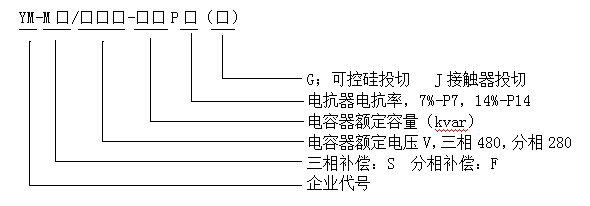

型号规格

回路容量(kVar)

备注

15

YM-MS/480-15P7J

5

10

配合YMJKW使用

25

YM-MS/480-25P7J

10

15

30

YM-MS/480-30P7J

15

15

40

YM-MS/480-40P7J

20

20

50

YM-MS/480-50P7J

25

25

60

YM-MS/480-60P7J

30

30


功率(kVar)

型号规格

回路容量(kVar)

备注


15

YM-MS/480-15P7G

5

10

配合YMJKW使用


25

YM-MS/480-25P7G

10

15


30

YM-MS/480-30P7G

15

15


40

YM-MS/480-40P7G

15

25


50

YM-MS/480-50P7G

25

25


60

YM-MS/480-60P7G

30

30




项目

静态滤波三相共补模块

额定电压和频率

Un=400V, 50Hz

最大允许运行电压

1.0xUn连续

1.1 xUn>每天工作8小时

最大允许运行电流

1.3xln连续

接触器

电容接触器Ucontrol=230V/400V,50Hz

由功率数控制仪控制或垂直用PLC或电脑控制

响应时间

t≤20ms (可控硅开关)

t≤3min (接触器开关)

电力电容器

密封式电容器

电容器额定电压 Urat.=250/300/440/480/525V

放电

放电电阻:放电时间t<60s

可选快速放电电阻,放电时间t<3S

振荡保护

如果支路出现振荡,可实现快速保护,响应时间10ms

滤波电抗器

电抗器线圈内置温度保护

非调谐系数P=5.5、7、12.5、14%,其它可定制

温度限制(环境温度)

+40℃短期最大

+35℃二十四小时平均最大

+20℃—年平均最大

-10℃最低

防保等级

模块:IP00

熔经保护

每组回路均有熔丝保护
