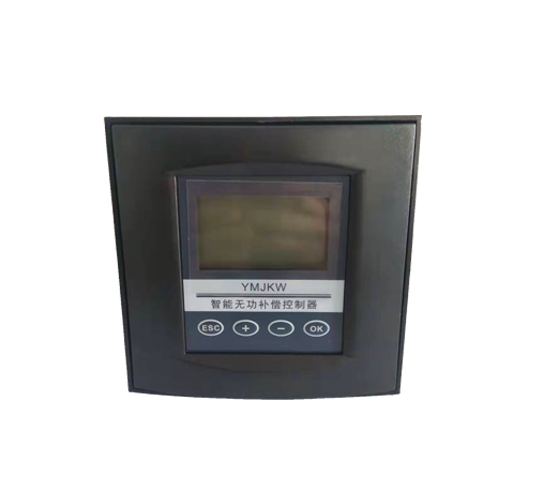

JKW控制器

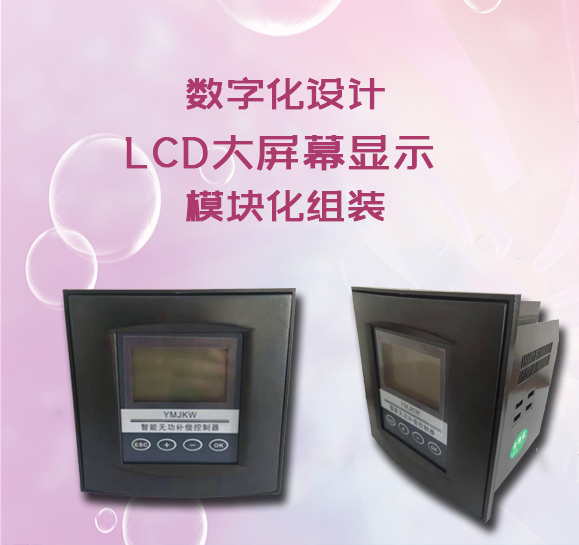

JKW控制器是全新智能型补偿系列控制器，全数字化设计，人机界面采样大屏幕LCD显示，模块化组装，流线型外壳设计，可实时显示电网功率因素、电压、电流、有功功率、无功功率、频率，电压谐波总畸变率、电流谐波总畸变率、投切进度指示及电容投切状态指示等信息。可设置支持等容/模糊等多种投切方式，取样物理为无功功率，具有手动自动两种工作方式。特殊功能可定制。

1、设置功能

（1）设置电流变比、目标功率因数。极限门限、投切延时、电容配置、谐波电压总畸变率保护设置、谐波电流总畸变率保护设置、通讯参数等。

（2）设置参数自动保存，掉电不丢失。

2、无功补偿功能

（1）取样物理量为无功功率，补偿精度高，无投切震荡。

（2）具有手动投切和自动投切两种运行方式。

（3）逻辑投切方式，每组电容量自由设定。

（4）控制输出能适应动态调节器，交流接触器，复合开关等不同投切元件。

（5）控制输出接点1-21路，每路DC12V60mA或AC220V5A。

3、保护功能

（1）具有欠压，过压保护功能。

（2）过温度保护功能。

（3）具有谐波超限保护功能。

4、通讯

（1）具有RS485数据传输接口，支持MODBUS通讯协议。

（2）通过其与计算机/抄秒机连接，可实现检测电网有关参数。

（3）设置参数，工作状态，对预置参数进行修改，并能实现本地或远程各种数据信息的采集和交换。

5、超限及故障警示功能

（1）当电网出现故障或某个参数超限时，“警报”字样闪烁点亮，且超限项的数值闪烁提示该参数超限。

测量精度

（1）电压：±0.5%

（2）电流：±0.5%

（3）有功功率：±1.0%

（4）无功功率：±1.0%

（5）功率因素：±1.0%

（6）频率：±0.1Hz

以上数据是根据控制器预热10分钟后，以及1年内校准所得。

可靠性

（1）平均无故障时间（MTBF）：＞25000小时
