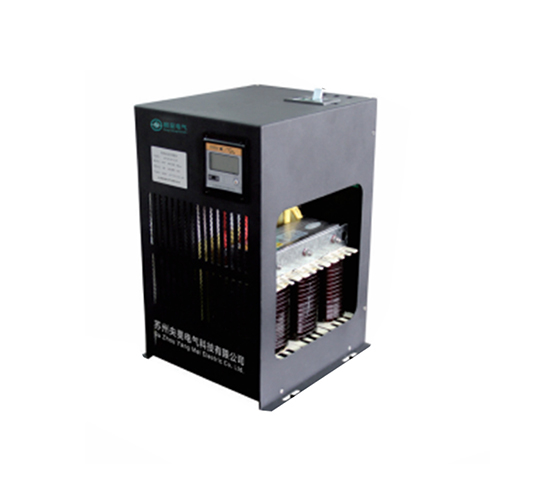

滤波补偿模块的工作原理是什么？

滤波补偿模块主要用于电力系统中，其工作原理涉及到滤波和补偿两个方面，以下是对其工作原理的详细介绍：

滤波原理

谐波分析：电力系统中的电流和电压通常不是理想的正弦波，而是包含了各种频率的谐波成分。这些谐波主要是由电力系统中的非线性负载产生的，如变频器、整流器、电弧炉等。谐波的存在会导致电力系统的电能质量下降，引起电气设备的发热、振动、噪声等问题，甚至会影响设备的正常运行。滤波补偿模块通过对电流或电压信号进行谐波分析，确定其中所含谐波的频率和幅值。

滤波电路：滤波补偿模块通常采用滤波电路或有源滤波电路来实现滤波功能。LC 滤波电路由电感（L）和电容（C）组成，根据电感和电容对不同频率信号的阻抗特性，通过合理选择电感和电容的参数，使滤波电路对特定频率的谐波呈现出低阻抗，从而将谐波电流旁路到大地或电源侧，减少谐波在电力系统中的传输。例如，对于 5 次谐波，设计一个 LC 滤波器，使其对 5 次谐波的阻抗远小于基波阻抗，这样 5 次谐波电流就会主要通过滤波器支路流通，而不会流入负载或电网其他部分。

有源滤波：有源滤波电路则是通过检测电力系统中的谐波电流，然后由功率电子器件产生一个与谐波电流大小相等、方向相反的补偿电流，将谐波电流抵消掉。有源滤波器具有响应速度快、滤波效果好等优点，能够实时跟踪电力系统中的谐波变化，对各种频率的谐波都能进行有效的滤波。

补偿原理

无功功率补偿：在电力系统中，感性负载（如电动机、变压器等）会消耗大量的无功功率，导致功率因数降低。无功功率的存在会增加电力系统的传输损耗，降低电力设备的利用率。滤波补偿模块中的补偿部分通常采用电容器来进行无功功率补偿。电容器在交流电路中能够提供容性无功功率，与感性负载消耗的感性无功功率相互抵消，从而提高功率因数。当检测到电力系统中的功率因数较低时，滤波补偿模块会投入相应的电容器组，向系统中注入容性无功功率，使功率因数恢复到合理范围内。

自动控制与调节：滤波补偿模块通常配备有自动控制装置，能够实时监测电力系统的运行参数，如电压、电流、功率因数等。根据监测到的参数，自动控制装置会自动调整滤波电路和补偿电路的工作状态，以实现滤波和补偿效果。例如，当系统中的谐波含量发生变化时，自动控制装置会调整有源滤波器的输出，使其能够及时有效地补偿谐波电流；当功率因数发生变化时，会自动投切电容器组，以保持功率因数的稳定。

滤波补偿模块通过滤波电路对电力系统中的谐波进行抑制和滤除，通过补偿电路对无功功率进行补偿，同时借助自动控制装置实现对滤波和补偿过程的控制和调节，从而提高电力系统的电能质量，降低传输损耗，保证电力设备的安全稳定运行。
