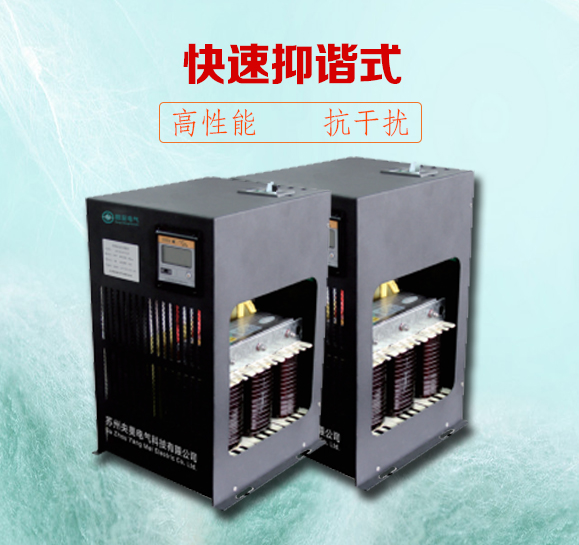

快速抑谐式

  • 产品概述
  • 性能特点
  • 技术参数

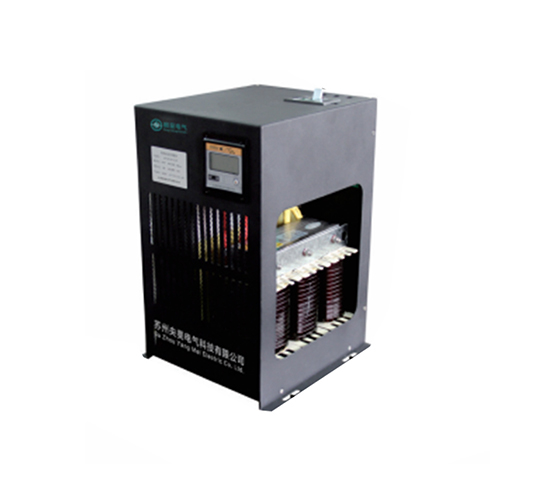

YM-K系列智能动态抑制谐波式集成电力电容补偿装置(下称智能动态抑谐式电容器)是由智能测控单元、大功率晶闸管投切开关、智能保护单元、组网单元、显示单元、低压自愈式电力电容器、高品质电抗器、放电及风冷单元组成的智能无功补偿系统。产品具有模块化、标准化、免维护等特性,具有快速零投切、分级补偿、过电流/过电压/过温度保护、故障自诊断、测量、通信、信号、联机等功能。


产品优势

YM-K系列智能动态电容器性能优越,可灵活应用于无功快速变化的场合,如:电焊机、气锤、注塑机、冲床、 行车等无功快速变化场合,对负荷进行瞬时无功补偿 提高功率因数,达到国家和行业考核标准,并能够有效抑制电网谐波。保证电网电能质量。


产品除了具有YM-K系列智能抑谐式电容器的特点外,还具备动态补偿的优势,其动作时间≤20ms,从而实现瞬态跟踪补偿:但大功率晶闸管投切开关及滤波电抗器工作时均会产生较大热量,因此除产品自身具有放电及风冷单元外,电容柜也需要更高的通风及散热要求,以避免产品温升过高导致可靠性下降和影响使用寿命。

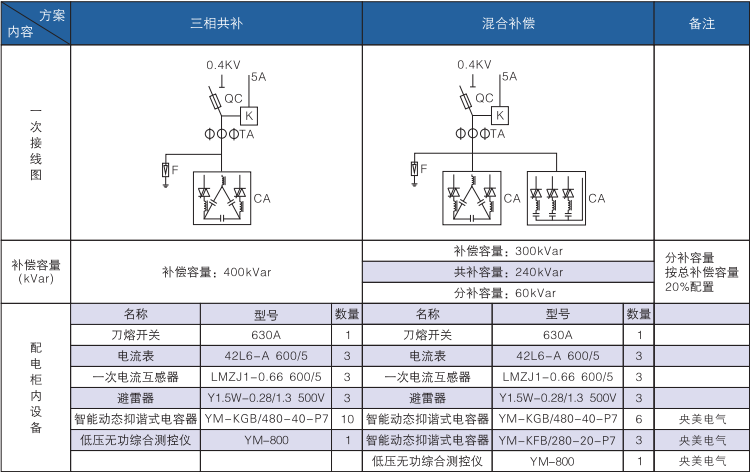

补偿总容量(kvar)

共补补偿方案



混合补偿方案

低压无功 综合测控仪

型号规格

数量(台)

型号规格

数量(台)

型号规格

110

YM-KGB/480-40-P7

2

YM-KGB/480-30-P7

3

YM-800

YM-KGB/480-30-P7

1

YM-KFB/280-20-P7

1

160

YM-KGB/480-40-P7

4

YM-KGB/480-40-P7

3

YM-KFB/280-20-P7

2

200

YM-KGB/480-40-P7

5

YM-KGB/480-40-P7

4

YM-KFB/280-20-P7

2

240

YM-KGB/480-40-P7

6

YM-KGB/480-30-P7

6

YM-KFB/280-20-P7

3

300

YM-KGB/480-40-P7

6

YM-KGB/480-40-P7

6

YM-KGB/480-30-P7

2

YM-KFB/280-20-P7

3

480

YM-KGB/480-40-P7

12

YM-KGB/480-40-P7

8

YM-KGB/480-30-P7

2

YM-KFB/280-20-P7

5

560

YM-KGB/480-40-P7

14

YM-KGB/480-40-P7

11

YM-KFB/280-20-P7

6

600

YM-KGB/480-40-P7

15

YM-KGB/480-40-P7

12

YM-KFB/280-20-P7

6

800

YM-KGB/480-40-P7

20

YM-KGB/480-40-P7

16

YM-KFB/280-20-P7

8




1、电源条件

(1)额定电压:AC220V/380V;

(2)电压偏差:额定电压±20%;

(3)电压波形:正弦波,且总畸变率不大于5%;

(4)工频频率:50HZ;

(5)功率消耗:<0.5W。

2、环境条件

(1)环境温度:-45tC~+55,C;

(2)相对湿度:40P, 20-90%;

(3)海拔高度:≤4500m。

3、电气安全指标

(3)电气间隙与爬电距离、绝缘强度、安全防护、短路 强度、采样与控制电路防护均符合国家电力行业标准 DL/T842-2003 《低压并联电容器装置使用技术条件》、 GB/T22582-2008 《低压电力电容器功率因数补偿装置》 中对应条款要求。

4、测量精度指标

(1)电压:≤0.5%

(2)电流:≤0.5%

(3)功率:≤1%;

(4)功率因数:±0.01;

(5)温度:±1℃。

(6)时间:≤0.1S。

5、同步零投切开关技术指标

(1)零投切偏移度:≤2.5。;

(2)零投切涌流:≤2.5倍额定电流;

(3)耐电压冲击:≥AC2500V ( DC5000V );

(4)耐电流冲击:≥100fg额定电流。

6、无功控制参数

(1)无功容量:单台≤40kVar(三相)、 ≤20kVar (分相);

(2)联机:带控制器≤15台;

7、可靠性参数

(1)电气投切寿命:≥100万次;

(2)控制准确率:100%;

(3)电容器容量运行时间衰减率:≤1%/年;

(4)电容隔容量投切衰减率:≤0.1 %历次;

(5)年故障率:≤0.1%,
