YM-A智能电容器

  • 产品概述
  • 性能特点
  • 技术参数

智能电容器




一次系统图

YM-A系列智能集成电力电容补偿装置(下称智能电容器)是由智能测控单元、同步零投切开关、智能保护隼元、组 网单元、人机互动单元、两台(△型)或一台(Y型)低压自愈式电力电容器组成一个独立完整的无功补偿系统.


YM-A既可单台使用,也可多台组网构成补偿系统使用;

既可配套YM系列智能无功测控装置使用.也可使用二次电流 互感器直接构成补偿系统使用;

即可三相补偿,也可三相和分相混合补偿。


主要应用

YM-A系列智能电容器主要应用于电网谐波含量较低的低压电力系统中,运行可靠,提高系统功率因数,降低线损, 提高电网电能质量。

1、一体化

2、智能化

3、智能控制技术

4、同步零投切开关技术

5、智能组网功能

6、高品质电力电容器

7、液晶显示界面

8、故障定位技术


补偿方式

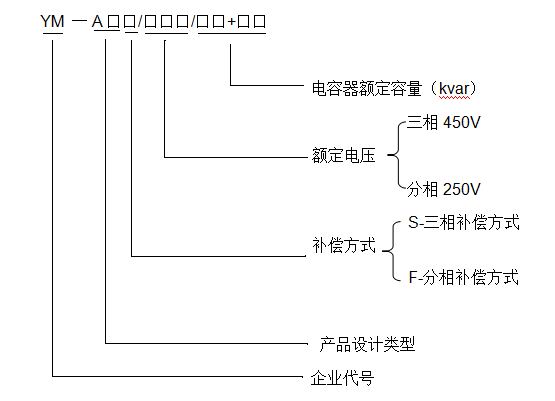

型号规格

外形尺寸mm







三相

YM-AGB/450-30+30

380*80*350

YM-AGB/450-30+20

380*80*350

YM-AGB/450-20+20

380*80*350

YM-AGB/450-20+10

380*80*330

YM-AGB/450-20+15

380*80*330

YM-AGB/450-10+10

380*80*290

YM-AGB/450-10+5

380*80*240

YM-AGB/450-5+5

380*80*240





分相

YM-AFB/250-30

380*80*350

YM-AFB/250-20

380*80*310

YM-AFB/250-15

380*80*310

YM-AFB/250-10

380*80*240

YM-AFB/250-5

380*80*240



1、电源条件

(1)额定电压:AC220V/380V;

(2)电压偏差:额定电压±20%;

(3)电压波形:正弦波,且总畸变率不大于5%;

(4)工频频率:50HZ;

(5)功率消耗:<0.5W,

2、环境条件

(1)环境温度:-45℃~+55℃;

(2)相对湿度:40℃, 20-90%;

(3)海拔高度:≤4500m。

3、电气安全指标

电气间隙与爬电距离、绝缘强度、安全防护、短路强度、采样与控制电路防护均符合国家电力行业标准 DL/T842-2003 <低压并联电容器装置使用技术条件》、 GB/T22582-2008 <低压电力电容器功率因数补偿装置》 中对应条款要求。

4、测量精度指标

(1)电压:≤0.5%;

(2)电流:≤0.5%

(3)功率:≤1%;

(4)功率因数:±0.01;

(5)温度:±1℃。

(6)时间:≤0.1S。

5、同步零投切开关技术指标

(1)零投切偏移度:≤2.5。;

(2)零投切涌流:≤2.5倍额定电流;

(3)耐电压冲击:≥AC3500V ( DC5000V );

(4)耐电流冲击:≥100倍额定电流

6、无功控制参数

(1)无功容量:单台≤60kVar(三相)、 ≤30kVar (分相);

(2)联机:≤42台.有控制器≤20台

7、可靠性参数

(1)电气投切寿命:≥100万次;

(2)控制准确率:100%;

(3)电容器容量运行时间衰减率:≤1%/年;

(4)电容器容最投切衰减率:≤0.1%历次;

(5)年故障率:≤0.1%。
