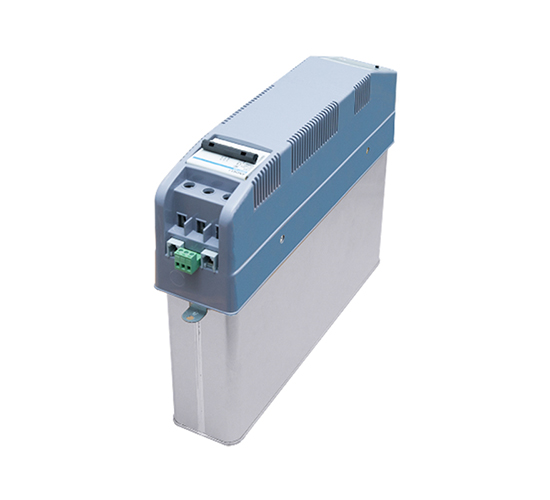

YM-B系列智能集成电力电容补偿装置,除具备YM-A系列产品的所有功能外,还可以实现更大补偿容量 (40+40kvar),更大分断能力(采用塑壳断路器)Icu≥5OKA。

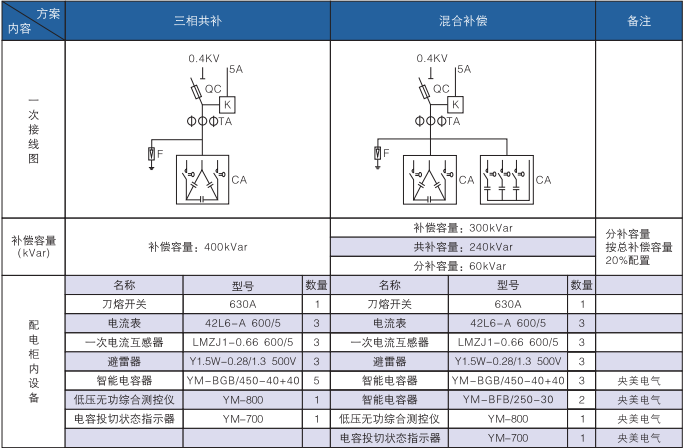

YM 智能电容器产品既可单台使用,也可多台组网构成补偿系统使用;
既可配套YM系列智能无功测控装置使用.也可使用二次电流 互感器直接构成补偿系统使用;
即可三相补偿,也可三相和分相混合补偿。
产品优势
1、具备A系列产品的所有功能。
2、B系列产品是在A系列基础之上的升级版本,除了具备A系列产品所有功能之外,B系列在产品防护等级、单机产品的装机容量等参数上有较大的提升。
1、一体化
2、智能化
3、智能控制技术
4、同步零投切开关技术
5、智能组网功能
6、高品质电力电容器
7、液晶显示界面
8、故障定位技术

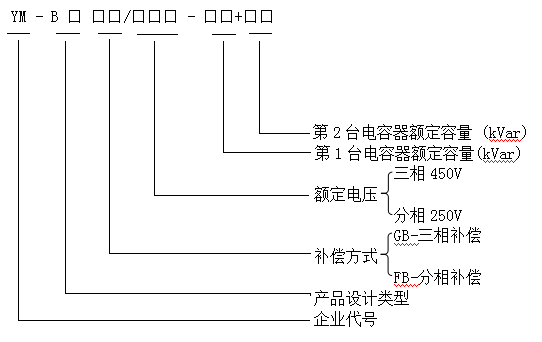

补偿方式 | 型号规格 | 外形尺寸mm |
三相 | YM-AGB/450-30+30 | 380*80*350 |
YM-AGB/450-30+20 | 380*80*350 | |
YM-AGB/450-20+20 | 380*80*350 | |
YM-AGB/450-20+10 | 380*80*330 | |
YM-AGB/450-20+15 | 380*80*330 | |
YM-AGB/450-10+10 | 380*80*290 | |
YM-AGB/450-10+5 | 380*80*240 | |
YM-AGB/450-5+5 | 380*80*240 | |
分相 | YM-AFB/250-30 | 380*80*350 |
YM-AFB/250-20 | 380*80*310 | |
YM-AFB/250-15 | 380*80*310 | |
YM-AFB/250-10 | 380*80*240 | |
YM-AFB/250-5 | 380*80*240 |
1、电源条件
(1)额定电压:AC220V/380V;
(2)电压偏差:额定电压±20%;
(3)电压波形:正弦波,且总畸变率不大于5%;
(4)工频频率:50HZ;
(5)功率消耗:<0.5W,
2、环境条件
(1)环境温度:-45℃~+55℃;
(2)相对湿度:40℃, 20-90%;
(3)海拔高度:≤4500m。
3、电气安全指标
电气间隙与爬电距离、绝缘强度、安全防护、短路强度、采样与控制电路防护均符合国家电力行业标准 DL/T842-2003 <低压并联电容器装置使用技术条件》、 GB/T22582-2008 <低压电力电容器功率因数补偿装置》 中对应条款要求。
4、测量精度指标
(1)电压:≤0.5%;
(2)电流:≤0.5%
(3)功率:≤1%;
(4)功率因数:±0.01;
(5)温度:±1℃。
(6)时间:≤0.1S。
5、同步零投切开关技术指标
(1)零投切偏移度:≤2.5。;
(2)零投切涌流:≤2.5倍额定电流;
(3)耐电压冲击:≥AC3500V ( DC5000V );
(4)耐电流冲击:≥100倍额定电流
6、无功控制参数
(1)无功容量:单台≤60kVar(三相)、 ≤30kVar (分相);
(2)联机:≤42台.有控制器≤20台
7、可靠性参数
(1)电气投切寿命:≥100万次;
(2)控制准确率:100%;
(3)电容器容量运行时间衰减率:≤1%/年;
(4)电容器容最投切衰减率:≤0.1%历次;
(5)年故障率:≤0.1%。
