YM 抗谐智能电容器

  • 产品概述
  • 性能特点
  • 技术参数

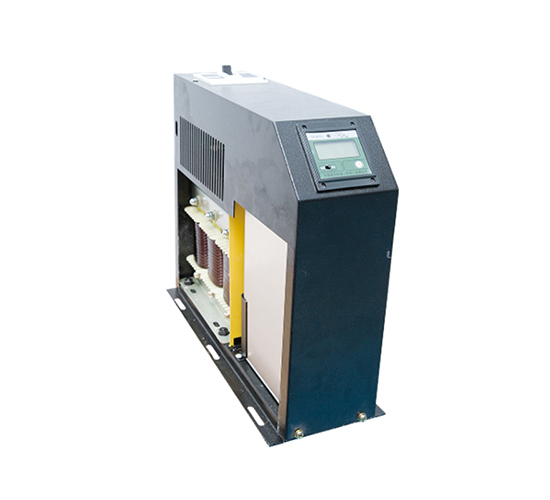

YM 抗谐智能电容器




YM-A系列智能抑制谐波式集成电力补偿装置(下称智能抑谐式电容器)是由智能测控单元、同步零投切开关、智能保护单元、组网单元、显示单元、一台(△型)或一台(丫型)低压自愈式电力电容器、高品质电抗器组成的智能无功补偿系统。产品具有模块化、免维护等特性,具有零投切、分级补偿、过电流/过电压/过温度保护、故障自诊断、测量、通信、信号、联机等功能。


YM 抗谐智能电容器应用于电网谐波含量严重的低压严重的低压电力系统中,能够安全可奇运行,不会产生谐波.对谐波无放大作用。并在一定程序上有吸收谐波的功能,有效的提高了系统功率因数,降低线损,提高电网电能质量。

1、高品质电抗器

2、高品质抑谐电力电容器

3、同步零投切开关

5、模块化结构

6、液晶显示界面

7、故障定位技术



补偿方式

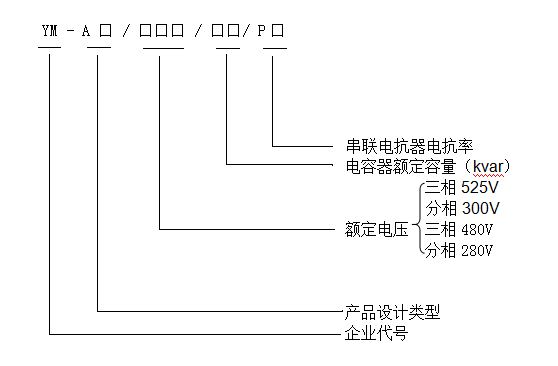

型号规格

外形尺寸

安装尺寸





三相

YM-AGB/480-40-P7

460*170*460

      330*150

YM-AGB/480-30-P7

460*170*420

330*150

YM-AGB/480-20-P7

460*170*420

330*150

YM-AGB/480-10-P7

460*170*400

330*150

分相

YM-AFB/280-30-P7

460*170*420

330*150

YM-AFB/280-20-P7

460*170*420

330*150

YM-AFB/280-10-P7

460*170*420

330*150




柜台宽度(mm)

智能抑谐式电容器

标准数量(7%电抗率)

标准数量(14%电抗率)

600

6

4

800

8

6

1000

10

8

1200

12

10


1、电源条件

(1)额定电压:AC220V/380V;

(2)电压偏差:额定电压±20%;

(3)电压波形:正弦波.且总畸变率不大于5%;

(4)工频频率:50HZ;

(5)功率消耗:<0.5W。

2、环境条件

(1)环境温度:-45℃~+55℃;

(2)相对湿度:40℃, 20-90%;

(3)海拔高度:≤4500m。

3、电气安全指标

电气间隙与爬电距离、绝缘强度、安全防护、短路 强度、采样与控制电路防护均符合国家电力行业标准 DL/T842-2003《低压并联电容器装置使用技术条件》、 GB/T22582-2008《低压电力电容器功率因数补偿装置》 中对应条款要求。

4、测量精度指标

(1)电压:≤0.5%;

(2)电流:≤0.5%;

(3)功率:≤1%;

(4)功率因数:±0.01;

(5)温度:±1℃

(6)时间:≤0.1S。

5、同步零投切开关技术指标

(1)零投切偏移度:≤2.5°;

(2)零投切涌流:≤2.5倍额定电流;

(3)耐电压冲击:≥AC2500V ( DC5000V );

(4)耐电流冲击:≥lOO倍额定电流。

6、无功控制参数

(1)无功容量:单台≤40kvar (三相)、

≤20kvar (分相);

(2)联机:带控制器≤20台;

7、可靠性参数

(1)电气投切寿命:≥100万次;

(2)控制准确率:100%;

(3)电容器容量运行时间衰猴率:≤1%/年;

(4)电容器容量投切衰减率:≤O.1%/万次;

(5)年故障率:≤0.1%。
