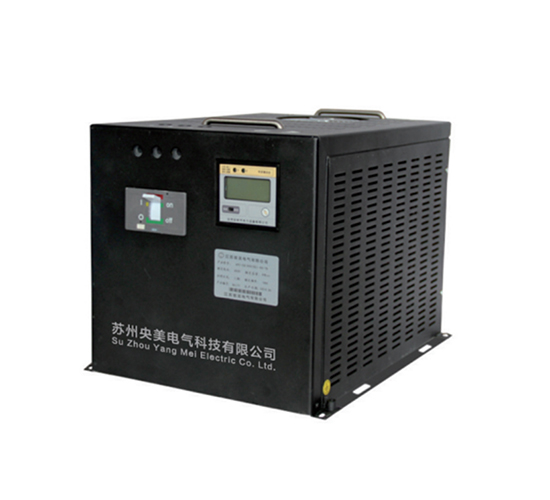

YM-B双电抗抑谐式电容器

  • 产品概述
  • 性能特点
  • 技术参数

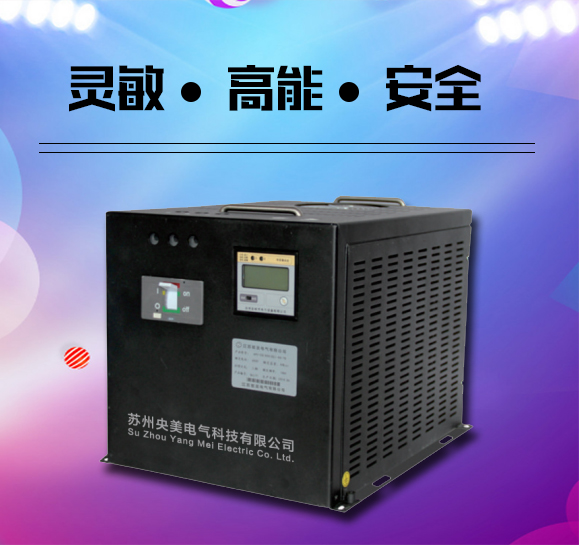

双电抗抑谐式电容器






YM-B系列智能抑制谐波式集成电力电容补偿装置(下称智能抑谐式电容器)是由智能测控单元、同步零投切开关、 智能保护单元、组网单元、显示单元、两台(△型}或一台(丫型)纯干式高品质滤波电力电容器、高品质铜材电抗器组成的智能无功补偿系统。产品具有模块化、标准化、免维护等特性,具有零投切、分级补偿、过电流/过电压/过温度保护、故障自诊断、测量、通信、信号、联机等功能。

YM-B双电抗抑谐式电容器应用于电网谐波含量严重的低压电力系统中,能够安全可靠运行,不会产生谐波,对谐波无放大作用.并在一定程度上有吸收谐波的功能。有效的提高了系统功率因数,降低统,.提高电网电能质量。

产品优势

1、双电抗抑谐式系列具备单电抗抑谐系列产品的所有功能。

2、双电抗抑谐式系列在A系列基础上此产品具备了更高的制造工艺,产品原材料的选取均采用国际化原材料,产品具备了 更优化的投切等级,产品散热及使用便利性均有较大幅度提高。






1、双电抗抑谐式系列具备单电抗抑谐系列产品的所有功能。

2、双电抗抑谐式系列在A系列基础上此产品具备了更高的制造工艺,产品原材料的选取均采用国际化原材料,产品具备了更优化的投切等级,产品散热及使用便利性均有较大幅度提高。

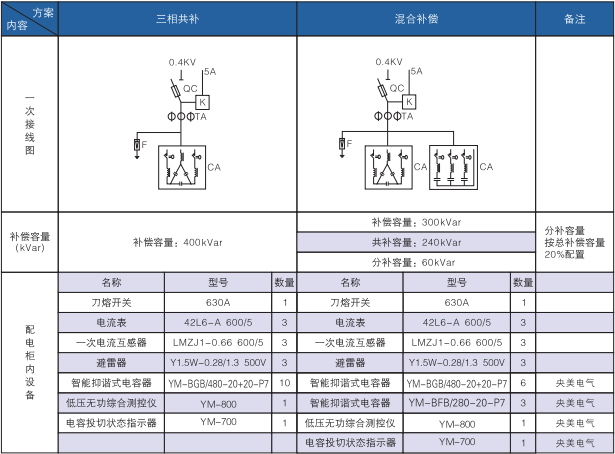

补偿 总容量 (kVar)

共补补偿方案

混合补偿方案

低压无功 综合测控仪

型号规格

型号规格

数量(台)

型号规格

数量(台)

200

YM-AGB/480-40-P7

5

YM-AG8/480-40-P7

4



















YM-800.

YM-700

YM-AFB/280-20-P7

2

240

YM-AGB/480-40-P7



6

YM-AGB/480-40-P7

5

YM-AF8/280-20-P7

2

300

YM-AGB/480-40-P7

8

YM-AGB/480-40-P7

6

YM-AFB/280-20-P7

4

480

YM-AGB/480-40-P7

12

YM-AGB/480-40-P7

10

YM-AFB/280-20-P7

4

560

YM-AGB/480-40-P7

14

YM-AGB/480-40-P7

11

YM-AFB/280-20-P7

6

600

YM-AGB/480-40-P7

15

YM-AGB/480-40-P7

12

YM-AFB/280-20-P7

6



1、电源条件

(1 )额定电压:AC220V/380V;

(2)电压偏差:额定电压±20%;

(3)电压波形:正弦波,且总畸变率不大于5%;

(4)工频频率:50HZ;

(5)功率消耗:<0.5Wo

2、环境条件

(1)环境温度:-45℃~+55℃;

(2)相对湿度:40℃,20-90%;

(3)海拔高度:≤4500m。

3、电气安全指标

电气间隙与爬电距离、绝缘强度、安全防护、短路 强度、采样与控制电路防护均符合国家电力行业标准 DL/T842-2003《低压并联电容器装置使用技术条件》、 GB/T22582-2008《低压电力电容器功率因数补偿装置》 中对应条款要求。

4、测量精度指标

(1)电压:≤0.5%;

(2)电流:≤0.5%;

(3)功率:≤1%;

(4)功率因数:±0.01;

(5)温度:±1℃

(6)时间:≤0.1S。

5、同步零投切开关技术指标

(1)零投切偏移度:≤2.5°;

(2)零投切涌流:≤2.5倍额定电流;

(3)耐电压冲击:≥AC2500V ( DC5000V );

(4)耐电流冲击:≥lOO倍额定电流。
