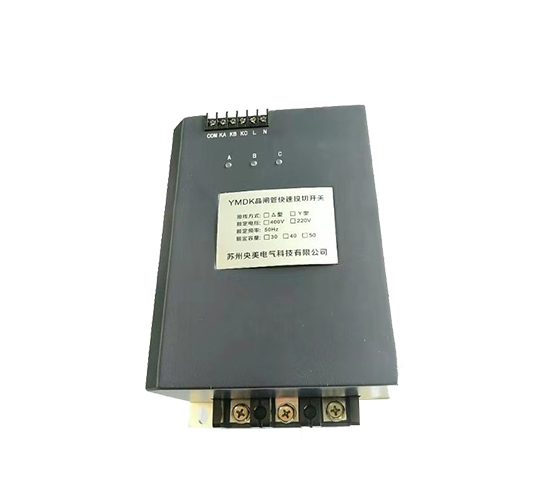

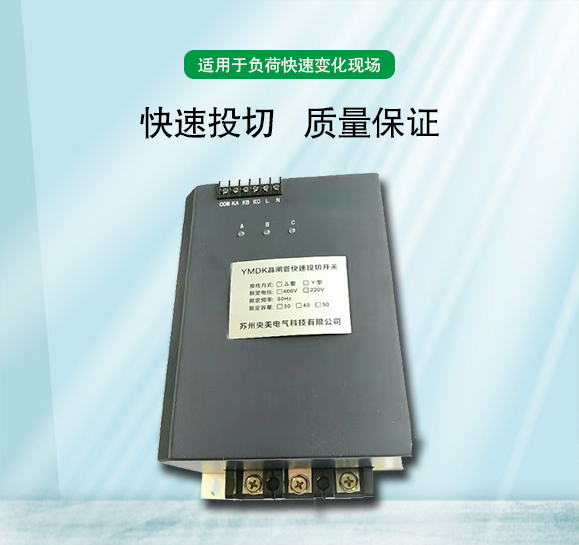

晶闸管快速投切开关

YMDK晶闸管快速投切开关，是专为0.66KV以下电压等级的电容器动态快速补偿设计、开发研制的拥有自主知识产权的快速投切开关。开关模块采用高速CPU测控，具有多重保护方案及快速20ms投切技术，保证触发后可控硅为电压过零点接触，电流过零点断开，不产生合闸涌流。

本开关跟随速度快，有效补偿冲击性负荷，响应时间为10~20毫秒，有效节约电能，是交流接触器和复合开关所不可取代的产品。为保证开关安全运行，应在每组电容回路YMDK开关下口串联5%~7%电抗器。

适用于需要快速投切电容器的负荷变化现场，如：电焊机、轧钢、港口行吊、电梯、变频炉等负荷快速变化现场。

1、空气温度：-25℃~+65℃

2、大气条件：≤25℃时，空气湿度不超过90%

3、海拔高度：≤2000m

4、环境条件：无腐蚀性气体、无导电尘埃场所

1、工作电压：AC  380V/220V±20%

2、工作电流：50Hz

3、控制容量：△≤60kvar  Y≤3x20kvar

4、控制信号：DC 12V，≤30mA

5、响应时间：≤20ms

6、报警输出：过电压或低电压闭合，报警灯亮

7、温度达到45℃（+5）风扇开始工作

8、温度达到80（+5℃）开关自动断开

风扇工作至温度降低至80℃（+5℃），开关开始恢复工作
