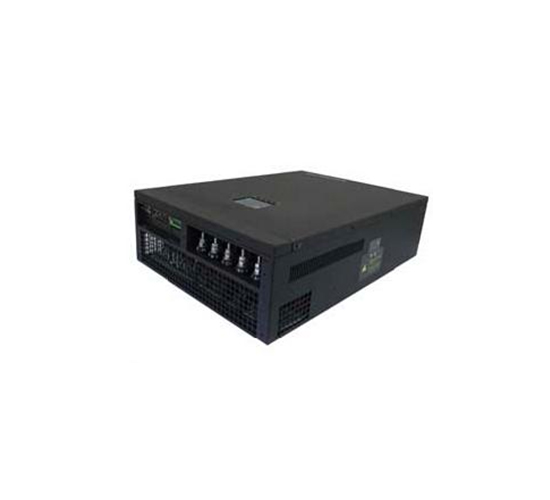

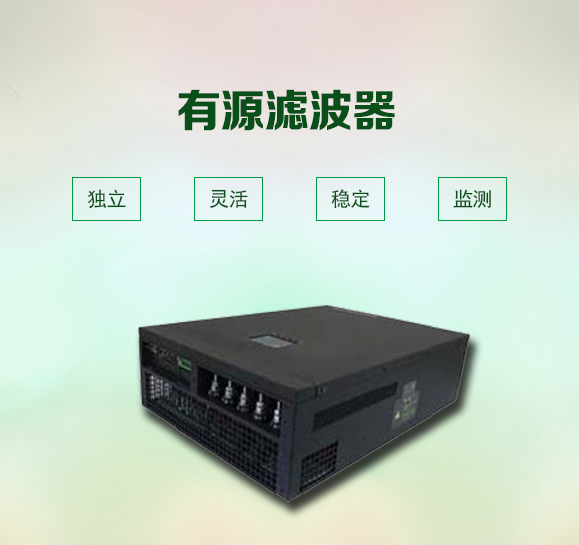

苏州央美电气科技有限公司自主研发的有源低通滤波器YM-APF为封闭式室内设备，应用于抑制电力谐波、动态无功补偿的三电平高功率密度电力电子产品。该产品要求有源滤波装置技术先进、生产工艺成熟可靠、便于安装维护等。

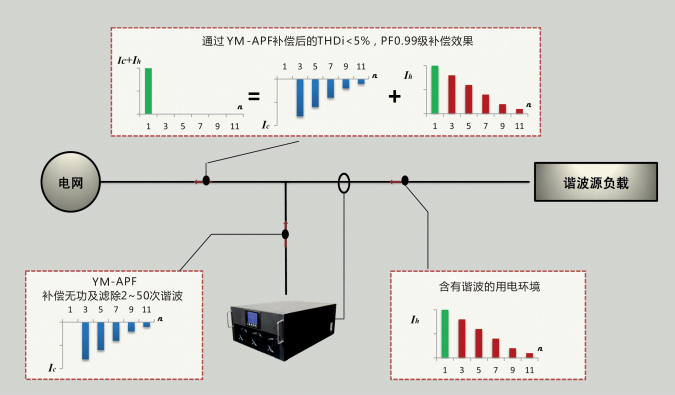

YM-APF（YM有源滤波器）工作原理

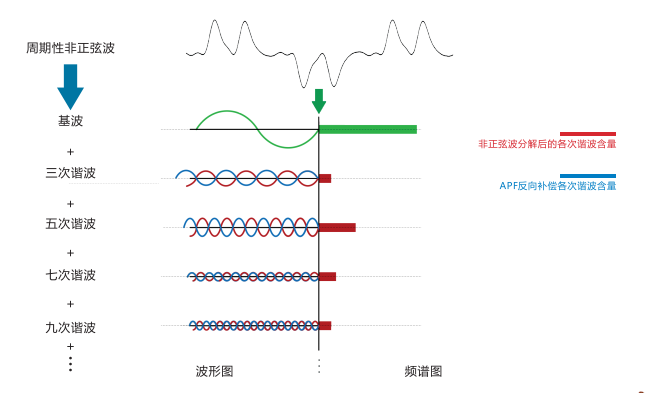

YM-APF有源滤波器通过外部电流互感器CT,实时检测电网电流或负载电流,并通过内部DSP计算,提取出负载的基波电流、各次谐波电流,然后通过PWM信号发送给内部IGBT,控制逆变器产生一个和负载谐波大小相等、方向相反的电流注入到电网中补偿谐波电流,实现滤波功能
兼顾谐波补偿的无功补偿产品
主要补偿无功及谐波补偿
支持2~50次谐波补偿容量可调整，搭配灵活
安全卓越的无功补偿效果
YM-APFC实现动态无极调节无过补、欠补
YM-APFC是可控电流源型装置，从机理上避免了谐振现象不产生谐波，不放大谐波同时滤除2 ~ 50次级下其次谐波
模块化设计实现元器件式产品应用
APF及电容采用模块产品设计和柜式安装工程设计，易于安装
400V | 480V | 690V | |||||||

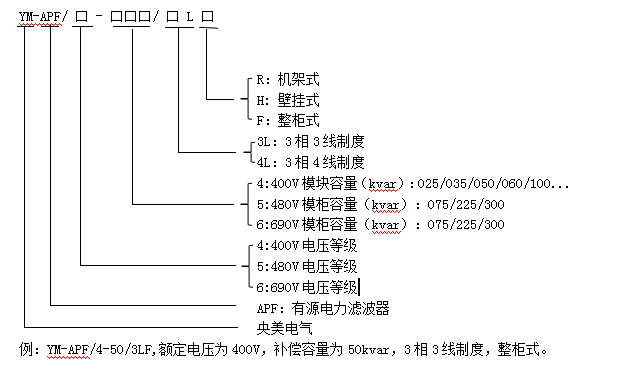

项目 | YM-APF/4-25/35/3L口 | 4-50/60/3L口 | 4-100/3L口 | 4-150/200/250/300/400/3LF | 5-75/150/225/300/3LF | 6-75/150/225/300/3LF | |||
系统参数 | |||||||||
额定输入线电压 | 380V（-40%~+20%） | 480V（-20%~+20%） | 690V（-30%~+15%） | ||||||
电网频率 | 50/60Hz（范围：45Hz~63Hz） | 50/60Hz（范围：50/60Hz） | |||||||
可并联台数 | 不限 | ||||||||
整机效率 | >97% | ||||||||
电网结构 | 三相三线/三相四线 | 三相三线 | |||||||
电流互感器 | 150/5~10000/5 | ||||||||
电路拓扑 | 三电平 | ||||||||
性能指标 | |||||||||
额定容量 | 25A/35A | 50A/60A | 100A | 150/200/250/300/400A | 75/150/225/300A | ||||
谐波补偿 | 支持 | ||||||||
支持 | |||||||||
不平衡补偿 | 支持 | ||||||||
滤波范围 | 2-50次 | ||||||||
谐波次数选择 | 2-50次任意次数可选 | ||||||||
谐波程度 | 2-50次任意次数可调 | ||||||||
滤波能力 | THDi（电流畸变率）<5% | ||||||||
快速响应时间 | <50μs | <100μs | |||||||
全响应时间 | <5ms | <20ms | |||||||
目标功率因数 | 从-1~1可调 | ||||||||
控制算法 | FFT算法、智能FFT算法、瞬时无功算法 | ||||||||
开关频率 | 20KHZ | ||||||||
智能风冷 | 75L/Sec | 151L/Sec | 300L/Sec | 405L/Sec | 380/760/1140/1520(L/Sec) | ||||
噪声指标 | <56db | <70db | |||||||
通讯监控能力 | |||||||||
通讯接头 | RS485,网口 | ||||||||
通讯协议 | 电总协议，Dodbus协议、TCP/IP | ||||||||
模块显示界面 | LCD多功能触摸彩屏，LED指示灯 | 8寸触摸液晶屏 | |||||||
PC端软件 | 有，并且所有参数可直接通过PC设置 | ||||||||
保护功能 | 过压保护、欠压保护、短路保护、逆变桥反向保护、过补偿保护 | ||||||||
CT监测报警 | 有 | ||||||||
故障报警 | 有，最多报警记录500条 | ||||||||
监控 | 支持独立监控/支持集中监控 | ||||||||
机械特性 | |||||||||
安装方式 | 壁挂式/机架式 | ||||||||
尺寸（宽*深*高mm³） | 440*470*150 | 440*590*190 | 800*800*2200(整柜） | ||||||
净重 | 18kg | 35kg | 50kg | 290-560kg | |||||
颜色 | 黑色砂纹 | 浅灰色（国标7035）或客户定制 | |||||||
CT接线方式 | 支持源测负载侧 | ||||||||
环境要求 | |||||||||
海拔高度 | ≤1500m，1500-4000m之间，根据国际GB/T3859.2每增加100m，功率降低1% | ||||||||
运行温度 | -10℃~+40℃ | ||||||||
相对湿度 | 5%~95%，无凝露 | ||||||||
防护等级 | IP20，其余IP等级可定制 | ||||||||
相关资质及标准 | |||||||||
资质认证 | CE、信息产业部检验报告、电力工业部试验报告、IEEE61000、GJB、CE101和CE102测试，CQC认可试验室型式试验报告 | 信息产业部检验报告，电力工业部试验报告 | |||||||
遵循标准 | IEEE519、IEC61000-3-6，ERG5/4 | ||||||||
