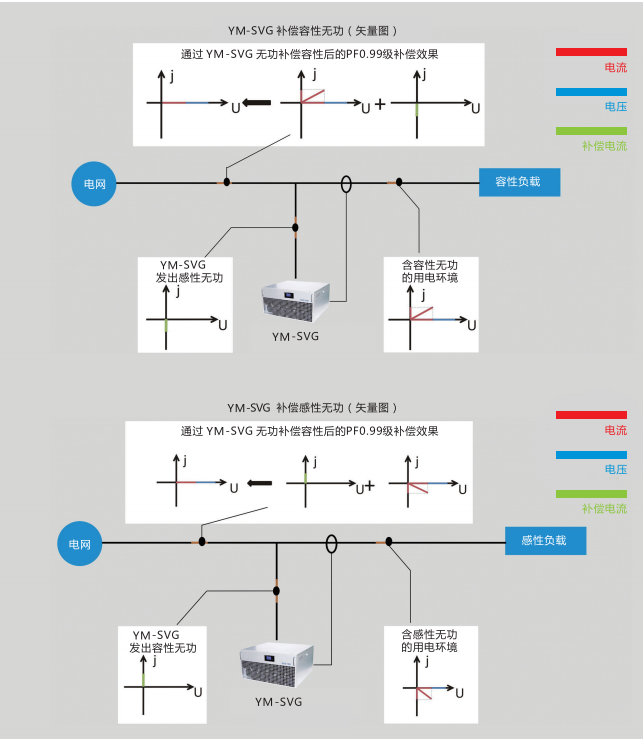

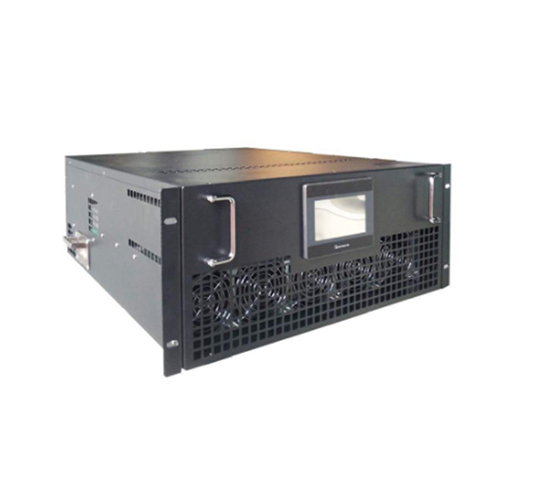

YM静止无功发生器（SVG）通过外部电流互感器（CT），实时检测负载电流，并通过内部DSP计算来分析负载电流的无功含量，然后根据设置值来控制PWM信号发生器发出控制信号给内部IGBT使逆变器产生满足要求的无功补偿电流，实现动态无功补偿的目的。
1、卓越的无功补偿效果
（1）cosφ0.99级无功补偿功能
（2）三相不平衡补偿功能
（3）容感性负载-1~1补偿效果
（4）可有效避免因未及时无功补偿而带来的力率电费罚款
2、稳定快速的无功补偿效果
（1）实时补偿，全响应时间小于15ms
（2）动态响应时间小于50us
（3）无过补、无欠补、无谐振
（4）补偿容量等于安装容量，不受系统电压跌落影响
3、模块化设计实现元器件式产品应用
（1）元器件式产品设计理念，与通用无功补偿应用方式一致
（2）单模块容量包括50kvar，100kvar，单柜可达500kvar，用户还可自行设计柜体
（3）易使用、易运输、易维护
4、适应任意工况的组合使用
（1）SVG无功补偿
（2）SVG+SVC无功补偿
（3）SVG+APF补偿
5、服务寿命长
（1）设计寿命为10万小时
400V
| 480V
| 690V
| |||||||

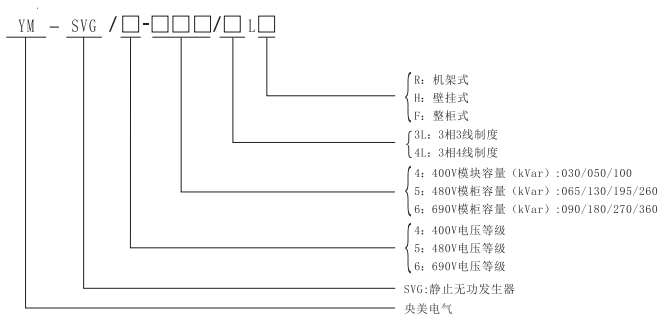

项目 | YM-SVG/ 4-30/3LD | 50/3L口 | 100/3L口 | 150/200/250/300 /400/500/口L口 | 5-65/130/195 /260/3LF | 6-90/180/270 /360/3LF | |||
系统参数 | |||||||||
额定交流输入线电压 | 400V | 480V | 690V | ||||||
输入相电压范图 | -40% ~ +20% | -20% ~ +20% | -30%~ +15% | ||||||
电网频率 | 50/60HZ（范围:45Hz~63Hz） | 50/60Hz（?5围：45Hz~62.5Hz） | |||||||
可井联台数 | 不限 | ||||||||
整机效率 | >97% | ||||||||
电网结构 | 三相三线/三相四线 | 三相三线 | |||||||
电流互感器 | 150/5-10,000/5 | ||||||||
电路拓扑 | 三电平 | ||||||||
性能指标 | |||||||||
单模块补偿容量 | 30kVar | 50kVar | lOOkVar | 150/200/250/300/400/500kVar | 65/130/195 /260kVar | 90/180/270 /360kVar | |||
晌疫时间 | <15ms | <20ms | |||||||
目标功率因数 | 容性感性连续可调 | ||||||||
冷却模式 | 智能风冷 220L/sec | 智能风冷 405L/sec | 380L/sec; 760L/sec; 1140L/sec ; 1520L/sec | ||||||
嗓声指标/单模块 | <65dB | ||||||||
通讯监控能力 | |||||||||
通讯接口 | RS485.CAN,网口 | ||||||||
通讯协议 | Modbus协议,电总协议 | ||||||||
报警 | 有 | ||||||||
监控 | 模块监控，集中监控选配件 | ||||||||
机械特性 | |||||||||
固定方式 | 机架式安装；壁挂式安装;整柜式 | 整柜式 | |||||||
进线方式 | 机架式后进线；壁挂式上进线 | 上进线或下进线 | |||||||
模块尺寸 （宽*深,高,mm³） | 500"590*192 （机柜式） 500*585*197.1 （壁挂式） | 800*600*2200 （整柜尺寸） | |||||||
模块净重 | 35kg | 48kg | 290/380/470/560（kg ） | ||||||
颜色 | 覆铝锌板本色，壁挂式为RAL7032 , 桔纹 | 浅灰色（国际7035 ） | |||||||
环境要求 | |||||||||
海拔高度 | ≤500m,1500~4000m之间，根据国标GB/T3859.2,每增加100m ,功率降低1% | ||||||||
运行温度 | -10℃~+40℃ | ||||||||
相对湿度 | 5%~95%，无凝露 | ||||||||
防护等级 | IP20 ,其余IP等级可定制 | IP20 | |||||||
