有源滤波器如何起作用？

2023-09-13

次

有源滤波器（Active Power Filter，简称APF）在电力系统中起着至关重要的作用，主要用于动态抑制谐波、补偿无功功率，从而优化电力系统的运行效率。

有源滤波器的工作原理基于先进的电力电子技术和数字信号处理技术。它主要由指令电流运算电路和补偿电流发生电路两个核心部分组成。当电力系统中存在谐波或无功功率时，指令电流运算电路会实时监视线路中的电流，并将模拟电流信号转换为数字信号。随后，这些数字信号会被送入高速数字信号处理器（DSP）进行处理。

在DSP中，信号会被深入分析，以识别出谐波成分和无功功率的大小及频率。基于这些信息，DSP会生成一个与电网谐波电流幅值相等、相反的补偿电流指令。这个指令会被发送给补偿电流发生电路。

补偿电流发生电路根据DSP的指令，通过控制电力电子器件（如IGBT或IPM功率模块），生成相应的补偿电流。这些补偿电流被注入电网，与原有的谐波电流相互抵消，从而达到抑制谐波的目的。同时，补偿电流还可以补偿系统中的无功功率，提高功率因数，减少功率损耗。

有源滤波器的应用能够显著提高电力系统的稳定性和电能质量。它不仅可以滤除多次及高次谐波，还可以防止系统谐振，减少电网中的噪声和干扰。此外，有源滤波器还具有响应速度快、治理效果好、智能化程度高等优点，使得它在现代电力系统中得到了广泛的应用。

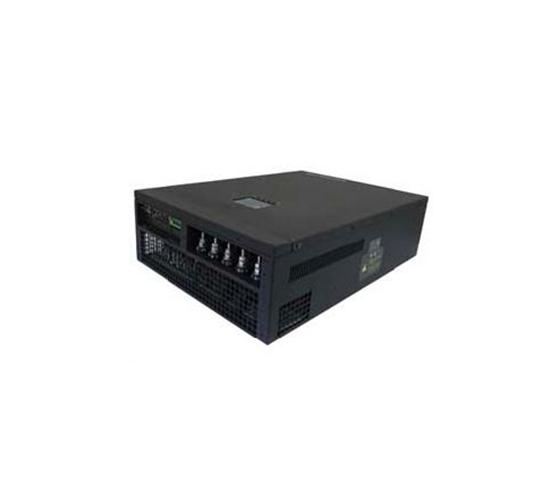

有源滤波器
